Генераторы – Detroit

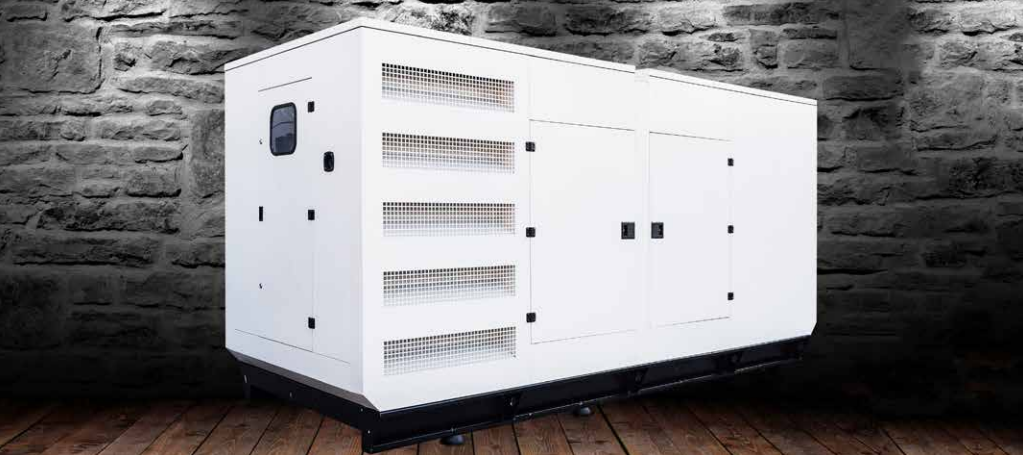

Генераторні установки серії Orksa OR-DE потужністю 35-825 кВА, DEUTZ Engines, один із провідних світових виробників двигунів.
Виробництво здійснюється на нашому заводі з використанням Оснащений сучасними технологіями, а також базовими перевагами використання DEUTZ двигуни забезпечують високий рівень продуктивності та задоволення клієнтів.
Наші двигуни DEUTZ, які є адресою безперебійного живлення, підходять для використання в суворих умовах.
| Модель генераторної установки | OR18 | OR23 | OR25 | OR28 | OR38 | OR42 | OR46 | OR60 | OR73 | OR93 | OR100 | OR125 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номінальна потужність ( кВт) | 10,88 | 13,92 | 15,84 | 16,96 | 23,2 | 25,6 | 27,92 | 36,24 | 44 | 56,24 | 63,2 | 75,84 |
| Максимальна потужність (кВт) | 14,4 | 18,4 | 20 | 22,4 | 30,4 | 33,6 | 36,8 | 48 | 58,4 | 74,4 | 80 | 100 |
| Напруга | 400\230 В | 400\230 В | 400\230 В | 400\230 В | 400/230 В | 400/230 В | 400\230 В | 400/230 В | 400/230 В | 400/230 В | 400/230 В | 400/230 В |
| Частота | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц |
| Кількість фаз | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Зміна напруги | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% |
| Зміна частоти | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% |
| Тип установки (стаціонарний/пересувний) | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний |
| Інформаційний дісплей (панель керування) | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 |
| Габаритні розміри генераторної установки з кришкою (кожухом) | ||||||||||||
| Довжина (мм) | 1800 | 1800 | 1800 | 1900 | 2050 | 2250 | 2250 | 2300 | 2500 | 2500 | 2500 | 2500 |
| Ширина (мм) | 800 | 800 | 800 | 800 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 1000 |
| Висота (мм) | 1450 | 1450 | 1450 | 1450 | 1600 | 1650 | 1800 | 1800 | 1800 | 1800 | 1800 | 1900 |
| Загальна вага (кг) | 600 | 620 | 620 | 715 | 810 | 940 | 950 | 1000 | 1100 | 1200 | 1280 | 1270 |
| Ємність паливного баку (л) | 73,6 | 73,6 | 73,6 | 73,6 | 73,6 | 126,4 | 126,4 | 126,4 | 136 | 136 | 136 | 184 |
| 2.Генератора змінного струму | ||||||||||||
| Марка генератора змінного струму | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron |
| Клас ізоляції | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н |
| Коефіцієнт потужності (cos φ) | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| Тип генератора | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле |
| Клас захисту | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 |
| Коефіцієнт гармоніки (THF) | <2% | <2% | <2% | <2% | <2% | <2% | <2% | <2% | <2% | <2% | <2% | <2% |
| 3. Дизельний двигунн | ||||||||||||
| Модель двигуна | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit |
| Марка двигуна | DE1.8MYE | DE2.3MYE | DE2.3ZXE | DE2.7MYE | DE3.OMYE | DE3.7YE | DE3.8MYE | DE4.4MYE | DE4.1 YTE 1 | DE4.1 MYET | DE4.1ZX E3 | DE4.4 MYET |
| Кількість обертів (об/хв) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Об’єм (л) | 1,809 | 2,156 | 2,27 | 2,67 | 2,977 | 3,707 | 3,875 | 4,484 | 4,087 | 4,087 | 4,1 | 4,3 |
| Тип двигуна | 4-х циліндровий | 4-х циліндровий | 4-х циліндровий | 4-х циліндровий | 4-х циліндровий | 4-х циліндровий | 4-х циліндровий | 4-х циліндровий | 4-х циліндровий | 4-х циліндровий | 4-х циліндровий | 4-х циліндровий |
| Тип запуску | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний |
| Марка палива | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель |
| Споживання палива при 50% основної потужності генераторної установки (л/год) | 1,67 | 2,11 | 2,11 | 3,27 | 3,69 | 2,55 | 3,01 | 5,09 | 5,14 | 5,89 | 4,6 | 7,48 |
| Споживання палива при 100% основної потужності генераторної установки (л/год) | 4,22 | 4,71 | 4,71 | 6,43 | 6,87 | 7,05 | 8,94 | 12,03 | 14,72 | 16,87 | 18,4 | 20,94 |
| Охолодження | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне |
| Модель генераторної установки | OR140 | OR165 | OR180 | OR220 | OR250 | OR280 | OR320 | OR350 | OR385 | OR485 | OR525 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номінальна потужність ( кВт) | 83,2 | 100 | 105,6 | 136 | 158,4 | 166,4 | 222,4 | 211,2 | 232,8 | 293,6 | 317,16 |
| Максимальна потужність (кВт) | 110,4 | 132 | 140 | 180 | 200 | 220 | 256 | 280 | 308 | 388 | 420 |
| Напруга | 400/230 В | 400/230 В | 400/230 В | 400/230 В | 400/230 В | 400/230 В | 400/230 В | 400/230 В | 400/230 В | 400/230 В | 400/230 В |
| Частота | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц |
| Кількість фаз | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Регулювання напруги | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% |
| Зміна частоти | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% | ± 0,25% |
| Тип установки (стаціонарний/пересувний) | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний | стаціонарний |
| Інформаційний дісплей (панель керування) | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 | D-500 MK2 |
| Габаритні розміри генераторної установки з кришкою (кожухом) | |||||||||||
| Довжина (мм) | 2500 | 2500 | 3100 | 3100 | 3100 | 3500 | 3500 | 3500 | 4000 | 4000 | 4000 |
| Ширина (мм) | 1000 | 1000 | 1050 | 1050 | 1050 | 1200 | 1200 | 1200 | 1400 | 1400 | 1400 |
| Висота (мм) | 1800 | 1800 | 2100 | 2100 | 2100 | 2500 | 2500 | 2500 | 2700 | 2700 | 2700 |
| Загальна вага (кг) | 1700 | 1750 | 1850 | 1950 | 2050 | 2250 | 2400 | 2650 | 3600 | 3750 | 4000 |
| Ємність паливного баку (л) | 184 | 184 | 198 | 198 | 198 | 385 | 385 | 385 | 825 | 825 | 825 |
| 2.Генератора змінного струму | |||||||||||
| Марка генератора змінного струму | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron | Megatron |
| Клас ізоляції | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н | Н |
| Коефіцієнт потужності (cos φ) | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| Тип генератора | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле | Безщіткове обертове поле |
| Клас захисту | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 | ІР23 |
| Коефіцієнт гармоніки (THF) | <2% | <2% | <2% | <2% | <2% | <2% | <2% | <2% | <2% | <2% | <2% |
| 3. Дизельний двигунн | |||||||||||
| Модель двигуна | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit | Detroit |
| Марка двигуна | DDE 5.3 YTO1 | DDE 4.8 YTO2 | DDE 6.9 YTO | DDE 7.1 YTO1 | DDE 7.1 YTO2 | DDE 8.8 YTO1 | DDE 8.8 YTO2 | DDE 9.8 YTO | DDE 11.5 YTO1 | DDE 11.5 YTO2 | DDE 11.5 YTO3 |
| Кількість обертів (об/хв) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Об'єм | 4,75 | 4,75 | 6,49 | 7,13 | 7,13 | 9,726 | 9,726 | 9,726 | 11,54 | 11,596 | 11,596 |
| Тип двигуна | 6-ти циліндровий | 6-ти циліндровий | 6-ти циліндровий | 6-ти циліндровий | 6-ти циліндровий | 6-ти циліндровий | 6-ти циліндровий | 6-ти циліндровий | 6-ти циліндровий | 6-ти циліндровий | 6-ти циліндровий |
| Тип запуску | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний | Електронний |
| Марка палива | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель | Дизель |
| Споживання палива при 50% основної потужності генераторної установки | 7,25 | 8,54 | 9,32 | 11,39 | 12,94 | 14,49 | 16,56 | 18,12 | 19,93 | 25,11 | 27,11 |
| Споживання палива при 100% основної потужності генераторної установки | 28,99 | 34,16 | 37,27 | 45,55 | 51,76 | 57,98 | 66,26 | 72,47 | 79,72 | 100,42 | 108,71 |
| Охолодження | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне | Рідинне |
